玻璃管液位计

|产品介绍

|产品结构

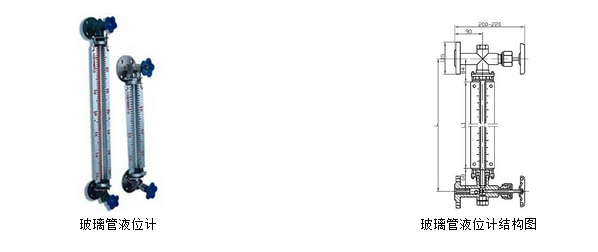

玻璃管液位计产品结构：
        玻璃管液位计的上下阀装有法兰接头，与容器连接构成连通器，由玻璃管内直接指示容器内的液位。结构形式为“普通型”-D“保温型”-W两种，保温型装有加热或冷却装置。该装置加热时可用蒸汽，蒸汽压力不大于0.6MPa，冷却时可用循环水，这样可以调节介质的流动性能，保温套接管尺寸为G¹/₄内螺纹。
        在玻璃管液位计上下阀内装有钢球，当玻璃因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。
        在玻璃管液位计上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。

|产品技术参数

玻璃管液位计主要技术数据：
1、工作压力: ≤1.0MPa
2、工作温度: ≤200℃
3、针型阀的自动关闭压力: ≥0.2MPa
4、玻璃管的耐热急变温差为:180℃
5、仪表的规格按安装中心距L制定的：
L：500、600、800、1000、1100、1200、1400、1700、2000mm

|安装维护

|订货须知

1、订货时请注明口径、长度、材质、压力及规格等。
（注：我司承接特殊规格的定货）
