玻璃板液位计
|产品介绍
玻璃板液位计适用于化工、石油等工业设备容器上做液位显示。
|产品结构

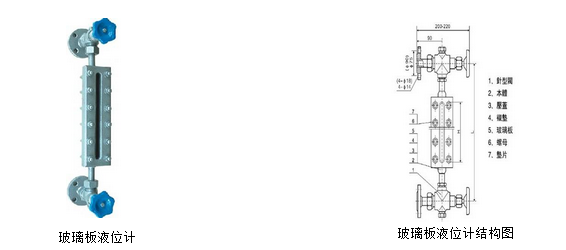

玻璃板液位计产品结构：
玻璃板液位计的上下阀上装有法兰接头，与容器连接构成联通器，透过玻璃板直接指示容器内的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸汽，冷却时可用循环水，这样可以调节流动性能，夹套接管尺寸为G1/4内螺纹。
在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力的作用下自动密封，防止容器内的介质继续外流。
在仪表上端针型阀上装有限塞螺钉，可供放气之用，下端针型阀上也装有限塞螺钉，可供放空、取样、排污、清洗。
|产品技术参数
玻璃板液位计主要技术数据：1、工作压力:见表1
2、工作温度:见表1
3、针型阀的自动开闭压力:≥0.2MPa
4、夹套蒸汽压力为:≤0.6MPa
5、玻璃板的急变温差为:≤240℃
6、仪表的规格是按安装中心距L制定的。（详见表1）
（注：我司承接特殊规格的定货）
7、最高工作压力:12MPa
产品类型：
| 名称 | 型号 |
公 称 压 力 MPa |
介 质 温 度 ℃ |
结构特征 | （规格按上、下阀中心线间距离） | 标准号 | ||||||
|
结构 形式 |
材料 |
L= 304 |
L= 500 |
L= 800 |
L= 1100 |
L= 1400 |
L= 1700 |
|||||
|
透 光 式 玻 璃 板 液 位 计 |
AT2.5 | 2.5 |
≤ 250℃ |
普通型 |
Ⅰ(碳钢) Ⅱ(316L) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG21589.1-95 | |
| 夹套型 |
Ⅰ(碳钢) Ⅱ(316l) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
||||||
| AT6.3 | 6.3 |
≤ 250℃ |
普通型 |
Ⅰ(碳钢) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG21589.1-95 | ||
| 夹套型 |
Ⅰ(碳钢) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
||||||
|
反 射 式 玻 璃 板 液 位 计 |
R4.0 | 4.0 |
-20 ～ +50 |
普通型 |
Ⅰ(碳钢) Ⅱ(1Cr18Ni9Ti) |
△ △ |
△ △ |
△ △ |
△ △ |
△ △ |
HG5-1366-80 | |
| 夹套型 |
Ⅰ(碳钢) Ⅱ(1Cr18Ni9Ti) |
△ | ||||||||||
| R0.6 | 0.6 |
-20 ～ +50 |
带颈 衬里 |
Ⅲ(碳钢衬里) |
△ △ |
HG5-1367-80 | ||||||
| 带颈 |
Ⅱ(1Cr18Ni9Ti) Ⅰ(碳钢) |
△ △ |
HG5-1368-80 | |||||||||
| R | 常压 |
-20 ～ +50 |
衬里 | Ⅲ(碳钢衬里) |
△ △ |
HG5-1369-80 | ||||||
|
嵌入 联接 |
Ⅰ(碳钢) Ⅱ(1Cr18Ni9Ti) |
△ △ |
HG5-1370-80 | |||||||||
