密闭采样系列

手摇在线采样器

|产品介绍

HCYL型采样器参考UOP技术设计制造，适用于石油、化工装置中对管道内的工艺状况下各种介质，尤其是有毒、易燃、易爆等危害性的中、低压气、液介质的无泄漏采样。样品真实性强，准确性高，无残液、残气排放,有效地防止有毒、有害介质对操作者的伤害。同时不会污染环境，避免了易燃、易爆介质在采样时可能造成的危险事故。符合国家对环保和防火、防爆规范的要求。

HCYL型采样器已在国内石油化工工艺装置(渣油加氢、重油催化、气体分馏等装置)中采用，获得了一致好评。我公司生产的HCYL型采样器器主要有HCYL型在线式采样器和HCYM型密闭式采样器两大类。用户可以根据不同的工艺要求选用。各采样器主体材质均为1Cr18Ni9Ti或0Cr18Ni9Ti，外观大方、华丽。

|产品结构

结构特点

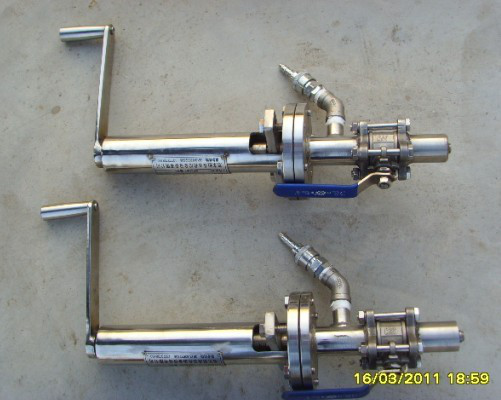

HCYL型在线式采样器，主要由应急阀、传动丝杆、阀体、丝杆支架、手柄、柱塞、出液管、密封组件及联接法兰组成。由于柱塞贯穿于阀体及联接法兰中，保证了每次采样时不排残液(气) ，也消除了凝堵的因素。

|产品技术参数

型号、适用范围及使用方法
①HCYL-IA型在线式采样器（不带冷却）
    ●适用范围：
本采样器适用于各种粘度、无强腐蚀性的液体介质的采样。
    ●使用温度：-20～200℃，
    ●工作压力：0～6.4MPa
    ●使用方法：
（1）将贮样瓶瓶口对准采样器的出液管口；
（2）逆时针方向慢慢旋转采样器手柄至液口流出介质为止；
（3）等样品采足后，立即顺时针方向旋转采样器手柄至丝杠全部旋入为止。

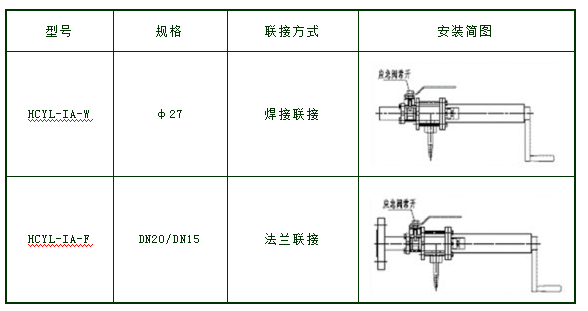

    ●型号及参数：

②HCYL-IB型在线式采样器（带冷却）
    ●适用范围：
本采样器适用于各种粘度、无腐蚀性的液体介质的采样, 也可用作易凝堵部位的排空阀、检查阀等。
    ●使用温度：-20～425℃，
    ●工作压力：0～6.4MPa
    ●使用方法：
（1）将贮样瓶口对准采样器的出液管口。
（2）逆时针方向慢慢旋转采样器的手柄至出液口流出介质为止。
（3）待样品采完后，立即顺时针方向旋转采样器的手柄至丝杆全部旋入为止。

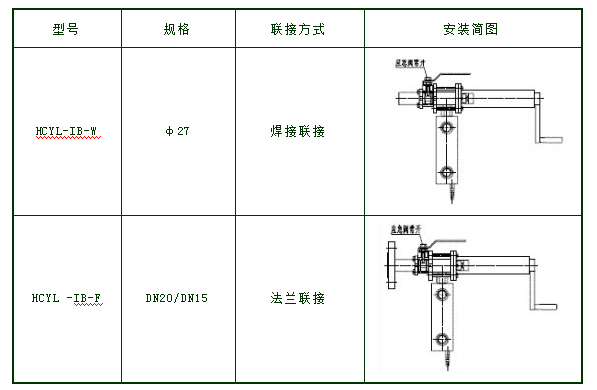

    ●型号及参数:

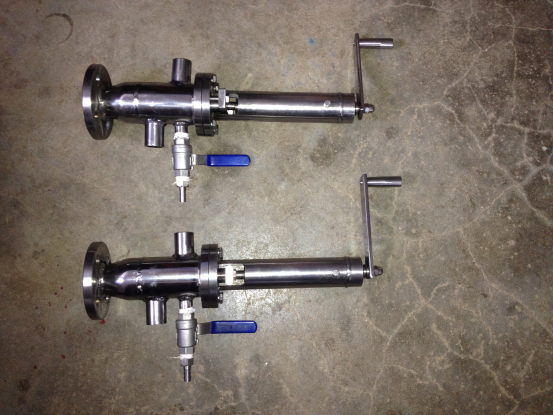

HCYL-LC型在线式采样器，主要由应急阀、传动丝杆、阀体、夹套、丝杆支架、手柄、柱塞、出液管、密封组件、联接法兰（可不用）等组成。由于柱塞贯穿于阀体及联接法兰中，保证了每次采样时不排残液(气) ，也消除了凝堵的因素。已成功为多家中石化、中石油企业的原油、蜡油、硫磺采样做了技术整改。

本采样器适用于各种高粘度的液体介质的采样。
    ●使用温度：-20～200℃，
    ●工作压力：0～6.4MPa
    ●使用方法：
（1）将伴热管线连接；
（2）将贮样瓶瓶口对准采样器的出液管口；
（3）逆时针方向慢慢旋转采样器手柄至液口流出介质为止；
（4）等样品采足后，立即顺时针方向旋转采样器手柄至丝杠全部旋入为止。

|安装维护

|订货须知

1.需提供管道的压力，介质，温度等。
