外置磁性过滤器

|产品介绍

|产品结构

WHGLQ外置式磁性过滤器外壳可承受炉水循环泵同样的工作压力，壳体为净容积小于0.025立方的高压容器结构。
 WHGLQ外置磁性过滤器由外桶体、上端盖、进出水管、内过滤网等主要部件组成，进出水管直接焊接在外桶上。
 过滤器外桶体及结构，按压力容器设计，设计工作压力为32.5Mpa，进出水管直接焊接在外桶体上，所有焊缝射线探伤检验符合JB-4730的规定。
 过滤器上端盖承压按压力容器设计，与外桶体通过固定螺栓进行连接，设计工作压力为32.2Mpa。密封面采用O形圈进行密封。上端盖设有放气阀门。上端盖上装有吊耳用于过滤器安装，清洗时起吊用。
 过滤器滤网由内网和外网组成，外过滤网为粗网，过滤较大颗粒，内过滤网为细网，可有效阻止细小颗粒进入电机内部。内过滤网间装有若干个磁棒，吸附水中的铁质颗粒。



|产品技术参数

外置式磁性过滤器的技术参数：

型号：WHGLQ-42-33	设计压力： 33MPa	试验压力：49.5MPa
进水口径： 42mm	出水口径： 42mm	设计温度：250℃

|安装维护

过滤器的安装方法：直接与炉水循环泵高压管连接。

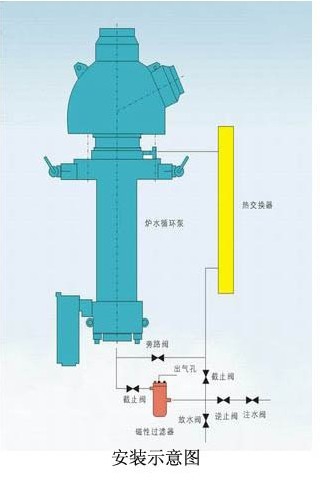

过滤器的安装位置：炉水泵电机高压冷却水入口在电机盖下端，过滤器通过高压管道和高压冷却器连接，参照安装系统图如下：

注：图中所有阀门用户自备

安装准备：
   安装前必须保持过滤器的内外清洁，在安装时才能拆除保护封盖。
   过滤器进出水管材质为20G，与管道焊接时选用合适的焊材和焊料。

安装要求
   过滤器进出水口应与炉水泵电机的冷却循环水的方向一致。
   过滤器连接管道的布置应避免形成气穴，过滤器的出水口必须低于炉水泵电机的高压冷却水入口10CM。
   连接管道的口径应不少于炉水泵电机的高压冷却水管道（冷却水管道与过滤器出水口不同时，应加装变径管），所有接口必须封焊，确保受压时不泄露。
   过滤器安装后，注水时应将放气阀门打开，直至放气阀门溢出水来，再将放气阀门关死。
       注水过程应严格按照炉水泵使用说明书中的要求进行。
   过滤器安装完成后，应按要求对过滤器及管道系统（包刮压差变送器）进行水压实验，试验压力为本说明书中壳体设计压力的1.3倍。

使用和维护
   WHGLQ外置式磁性过滤器安装在发电厂锅炉强制循环泵驱动电机的高压冷却管道系统中使用，使用时打开进出水阀门，关闭旁路阀门，使用锅炉强制循环泵驱动电机的高压冷却    循环水从过滤器流过，过滤冷却循环水中的杂物，保护强制循环泵驱动电机的安全运行。

维护：
    过滤器使用一段时间后，可以在炉水泵电机不停机的情况下清洗内装的过滤网，但必须在打开过滤器的旁路阀门，关闭过滤器进出水口两端的进出水阀门方能进行。
        清洗过滤器滤芯的过程如下：
    1.开起过滤器的旁路阀门。
    2.关闭过滤器进出水口两端的进出水阀门
    3.在确认无冷却循环水流过过滤器，在过滤器内无承压的情况下打开过滤器上端盖取出滤网进行清洗。
    4.清洗工作完成后，将滤芯装入桶体内，将过滤器上端盖与外桶体通过固定螺栓进行接连，密封用O形圈需更换。
    5.将过滤器注满水后进行水压试验，试验压力为本说明书中壳体设计压力的1.3倍。
    6.过滤器试验合格后，确认无泄压后，打开进出水口两端的进出水阀门，关闭过滤器的旁路阀门。过滤器重新投入使用。
