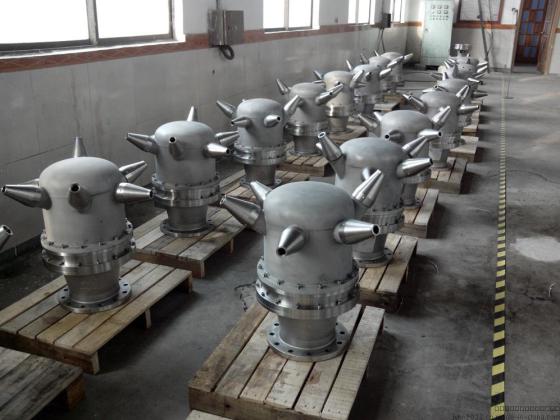

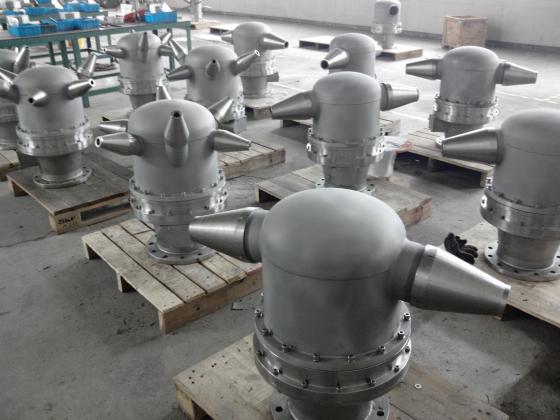

油品调合旋转喷头

|产品介绍

油品调合方法主要为管道调合和泵循环罐内调合。罐内调合有油品周转次数少、各种批量调合方便、调合设备简单、投资小、易实施的优势,仍是大部分炼油企业首选调合方式。目前罐内调合方式主要有:搅拌器调合,喷嘴调合。机械搅拌主要使用在批量不大而比例要求控制严格的溶剂调合,由于罐内溶液按螺旋浆方向的旋转运动使溶液上下翻腾,形成旋涡流对油罐内浮盘损坏很大,故仅适用于拱顶罐的油品调合。最近应用的油罐油品调合旋转喷头其设备简单,易操作,投资小,管理方便,勿需维护,没有死角区,具有减少泵循环时间,节省能源,降低蒸发损耗等优点,近年来,在石化行业中得到广泛应用。随位调合旋转喷头最大特点在于罐内液位变化时其喷嘴可以随着液位高度升降自动调整喷射角度,始终在液面下进行调合,极大地减少了油气挥发量,同时减少了调合时间,降低能耗,方便了生产,灵活调度,对比普通旋转喷头更具有明显的调合优势。因此,油罐油品随位调合旋转喷头为炼油企业提供了更加安全可靠的油品调合的节能挖潜生产手段。

|产品结构

随位调合旋转喷头由喷嘴、集合管、旋转头、气囊、杠杆、法兰、螺栓等组成,材质为20#、Q235或不锈钢,旋转头为铝合金或不锈钢制造。
随位调合旋转喷头制造尺寸根据油罐规格、油品种类、调合泵流量等参数进行设计,确定结构长度、角度。


|产品技术参数

油罐油品随位调合旋转喷头利用喷头偏心安装,产生力矩推动整个旋转喷头匀速旋转,沿圆周均匀喷射调合。当液位发生高低液位变化时,旋转喷头上的气囊受压逐渐增大,使气囊中空气体积被压缩变形,带动杠杆位置的移动,在杠杆牵引下喷头角度随液位变化,始终保持喷头喷射液柱在液位以下,有利于减少油气挥气,缩短调合时间,提高工作效率,节能降耗,挖潜增效。

根据测试,几种调合方式调合
一吨油费用比较表:


调合方式 单喷嘴 多喷嘴 机械搅拌 旋转喷头
调合费用(元) 0.3~0.5 0.1~0.2 0.03~0.1 0.02~0.1


|安装维护

1、调合管道延伸至油罐中央,与旋转喷头用法兰连接。
2、对于内浮顶罐应注意避开浮盘支腿,可适当偏移安装。
3、采用浮筒形内浮盘建议所挂浮筒按喷射方向安装,以减少受力面。
4、本旋喷装置虽然始终在液下调合,仍建议在有条件情况下,应按WH3007《石油化工储运罐区设计规范》规定,油罐进油管与调合管尽量分开专设,以避免进油与调合线共用。
