金属软管补偿器系列

波纹补偿器

|产品介绍

波纹补偿器也叫膨胀节,或伸缩节。波纹补偿器由主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。波纹补偿器主要用在各种管道中,它能够补偿管道的热位移,机械变形和吸收各种机械振动,起到降低管道变形应力和提高管道使用寿命的作用。

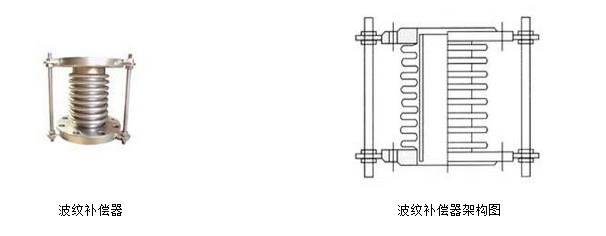

|产品结构

|产品技术参数

波纹补偿器参数材料表
波纹管 不锈钢、衬里
法兰 碳钢、不锈钢、衬里
公称压力(MPa) 0.6~5.0  (150Lb~600Lb)

波纹补偿器表格计算单位:(mm)
公称通径DN(mm) 波数n 补偿量 总长
0.6Mpa 1.0Mpa 1.6Mpa
40 8 12 11 12 140
50 8 16 15 13 160
65 8 21 18 14 190
80 8 25 22 17 215
100 8 30 24 18 240
150 8 35 27 20 260
200 8 40 30 20 280

|安装维护

|订货须知

 1、订货时请注明产品尺寸、操作压力及连接形式。
 2、当需要其他标准法兰、材质或操作压力时请在订货时注。
