视镜系列
玻璃管视镜
|产品介绍
玻璃管视镜用于石油、化工、化纤、医药、食品等工业生产装置中,能随时观察液体、气体、蒸汽等介质的流动反应情况,是保障正常生产不可缺少的附件。

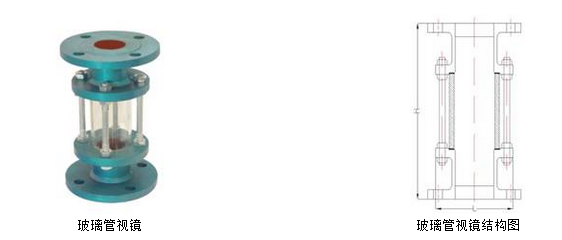

|产品结构
|产品技术参数
玻璃管视镜参数材料表:壳体材质 | 碳钢、不锈钢、衬里、玻璃钢 | |
视窗材质 | 钢化硼硅玻璃 | 石英玻璃 |
工作温度(℃) | 0~250 | 0~800 |
公称压力(MPa) | 0.6~2.5 | 0.6~2.5 |
密封件材质 | 丁腈橡胶、聚四氟乙烯 | |
连接形式 | 螺纹连接、法兰连接 | |
急变温度(℃) | 〈60 |
玻璃管视镜表格计算单位:(mm)
DN | 20 | 25 | 40 | 50 | 80 |
SIZE | 1/2” | 1” | 11/2” | 2” | 3” |
L | 145 | 165 | 178 | 190 | 220 |
H | 360 | 360 | 360 | 360 | 360 |
