直通视镜

|产品介绍

直通视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,直通视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

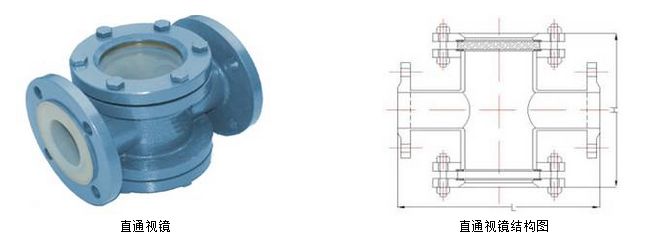

|产品结构

|产品技术参数

直通视镜参数材料表
壳体材质 碳钢、不锈钢、衬里、玻璃钢
视窗材质 钢化硼硅玻璃 石英玻璃
工作温度(℃) 0~250 0~800
公称压力(MPa) 0.6~2.5 0.6~2.5
密封件材质 丁腈橡胶、聚四氟乙烯
连接形式 螺纹连接、法兰连接、对焊连接
允许急变温度(℃) 〈60

直通视镜表格计算单位:(mm)
 DN 20 25 50 65 80 100 125
SIZE 1/2 1” 2” 21/2” 3” 4” 5”
L 200 260 320 320 360 360 440
H 145 189 278 278 308 308 364

|安装维护

|订货须知

1、订货时请注明口径、材质、压力及规格等。
