AX系列安全事故洗眼器

|产品介绍

|产品结构

|产品技术参数

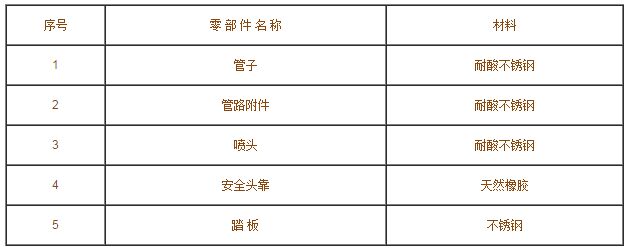

主 要 材 料 表

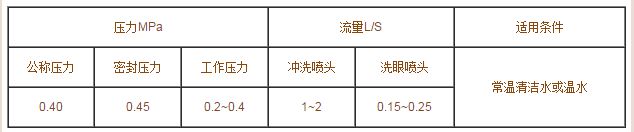

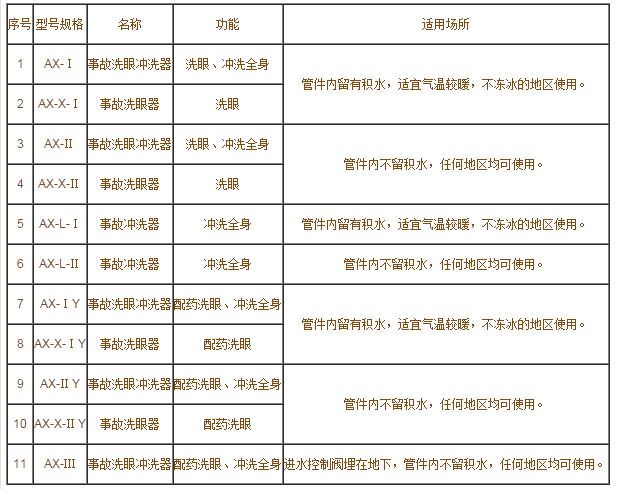

主要技术表

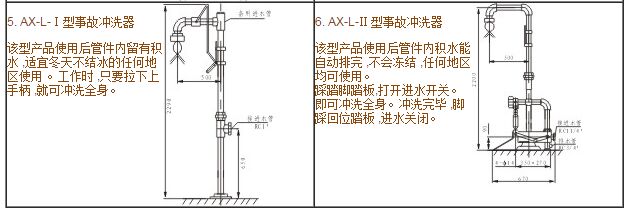

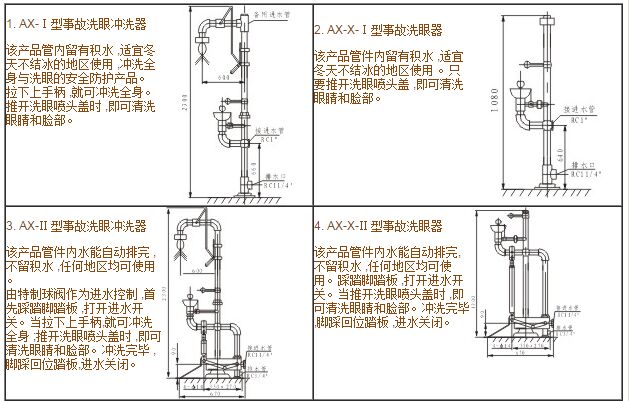

结构（见事故洗眼冲洗器结构示图）
1、采用三只球阀分别控制进水、冲洗与洗眼。操作简便、开关灵活快捷、密封可靠；
2、本装置在进水口处配有过滤网，保证出水纯净；
3、冲洗喷头由管路上部冲洗手柄控制。喷头采用特制喷咀，使出水形成满锥形状，水雾喷射，以达到柔和舒适；
4、洗眼器上的喷头盖既是洗眼喷头的盖罩，确保出水卫生，防止喷头堵塞，又是洗眼喷头开关，推开喷头盖，就可喷水洗眼和调节流量；
5、进水管由内螺纹连接，有RC1″和RC11/4″两种规格尺寸，也可按用户需要的规格生产，但在合同中必须注明。水源如在上方时，I型机可使用上端备用进水口，只需将上端螺塞换至中侧进水管内螺纹处即可。
6、Ⅱ型系列的进水由特制三通球阀并通过摆杆和二块踏板，用脚踩上踏板，自行打开阀门即可进行工作，使用后，脚踏回位踏板，阀门关闭，管件内水自动排空，防止冻结。

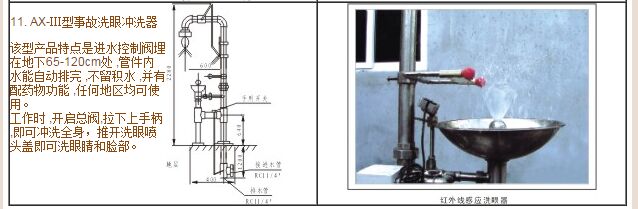

7、Ⅲ型系列由埋设地下65-120厘米的特制球阀控制进水，通过拉杆控制开关、方便自如，并自动排空管内积水，不会冻管。

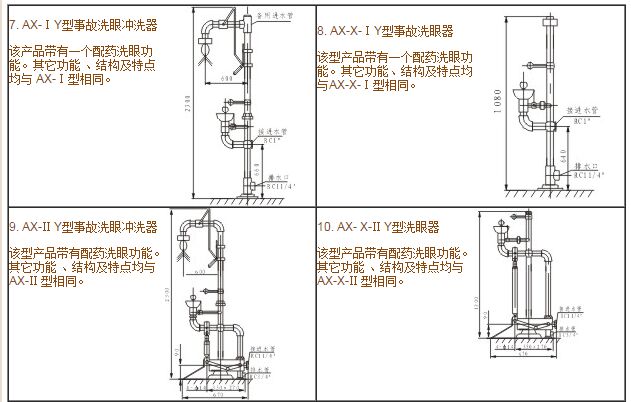

8、AX系列Y型洗眼器，在积水盘左侧下均带有配药容器，确保洗眼效果更佳，并安全可靠。积水盘上方配备安全头靠，使洗眼更加舒服。

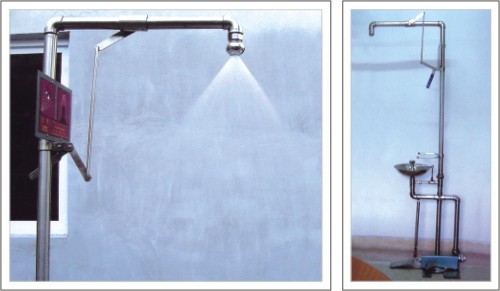

产品图示

安装及注意事项：
1、安装地址应选择在距事故易发地约15秒钟内跑步能到达的地方, 周围环境应干净、通风。其水源应有25℃的温水，水压应保持在0.20～0.40MPa。
2、安装前应详细阅读说明书，查验产品型号、合格证。
3、安装和调试：
(1)Ⅰ型系列的安装
A.安装底盘4-M12地脚螺栓。
B.接水源进水管：把进水管直接接入离地面65cm或66cm处的异径接头RC1"，当水管为RC1 1/4"时，拆下异径接头,进水管直接接入四通。
(2)Ⅱ型系列的安装:
A.安装踏板底座4-M12地脚螺栓。(见Ⅱ型基础安装图)
B.接进水管：先拆下进水总阀(件21)活接头螺母2只, 把RC1 1/4"内螺纹拧在进水管上，连接处放入垫圈,并把接头螺母拧在进水总阀上,校正进水管,拧紧接头螺母,使之不漏水。对于气温低于-4℃的场所，其进水管及进水阀要有防冻措施。
C.安装上部冲洗喷头管路：连接处放入垫圈， 校正位置，拧紧接头螺母，使之不漏水，调正头靠至安全舒服位置。
D.安装完毕后，须进行调试，达到无漏水，无阻卡现象，操作灵敏，使用方便即可。
(3)Ⅲ型安装，根据用户需要，把进水口RC1 1/4"螺母与埋在冻土层的水管连接,其它与Ⅱ型接法相同。
(4)安装完成后， 用手来回转动洗眼喷头，调节水量至最适宜状态， 以达到舒服洗眼和脸部的目的。

使用方法与维护：
1、事故发生时， 受伤者只用脚踩踏板， 推洗眼喷头盖（件7）， 并来回调节喷头水量至最适宜状态，以达到舒服洗眼与脸部的目的。
2、使用冲洗喷头时，只用把上管路球阀转接手柄（即件15冲洗手柄）往开的方向推，即可站立冲洗全身。伤者在经20～30分钟冲洗期间，应准备其它急救措施。
3、本洗眼冲洗器只供事故时使用，不得作为平常洗手或洗脸用，以免导致不必要的人为损坏。
4、用户应设有专人管理，定期进行综合测试，检查装置使用的可靠性、灵活性，对于Ⅰ型机还应及时排空管件内积水，以保证事故发生时能应急使用。
